Routage Inter-VLAN Cisco
Segmentation réseau avancée et mise en place du routage entre VLANs via la méthode Router-on-a-Stick.
Assurer la communication entre différents segments réseaux (VLANs) tout en maintenant une isolation de niveau 2.
- Création et nommage des VLANs sur commutateurs 2960.
- Configuration des ports d'accès et des liens Trunk (802.1Q).
- Configuration des sous-interfaces sur le routeur (Router-on-a-Stick).
- Attribution d'adresses IP et passerelles par défaut.

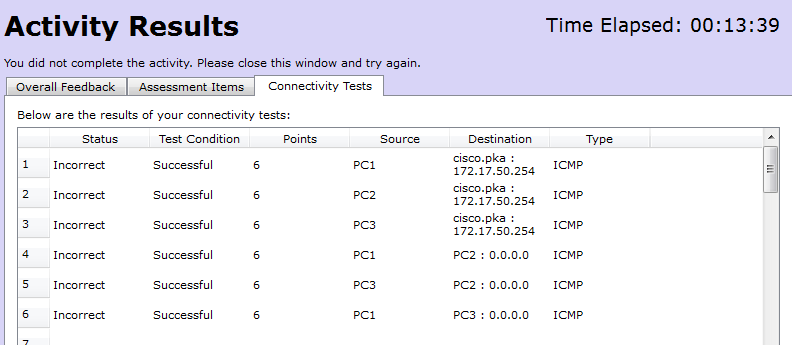

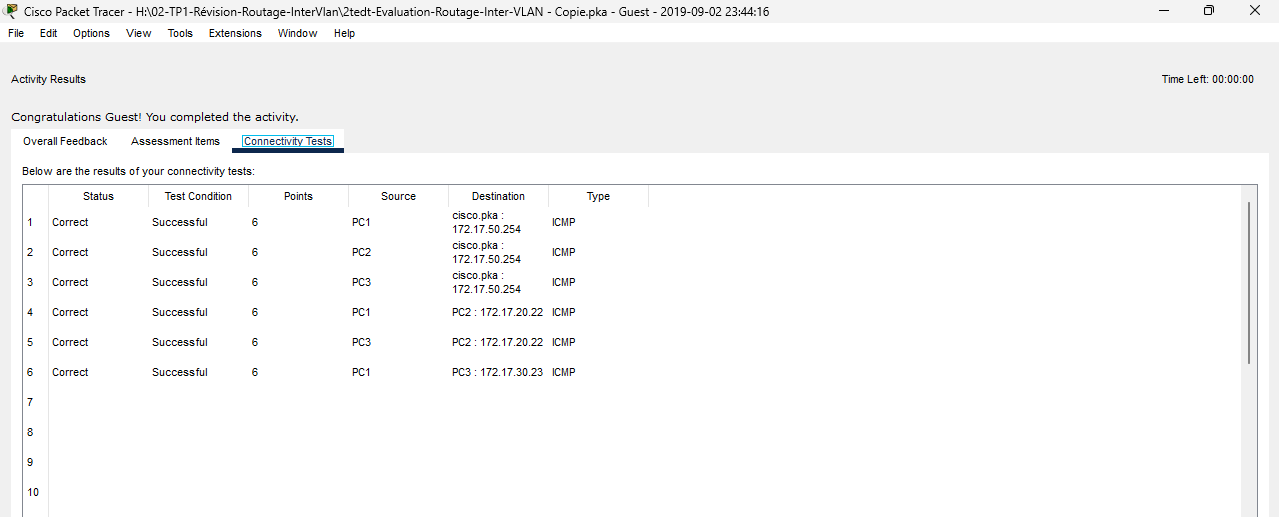

- Validation par tests de connectivité (Ping / Tracert).
J'ai configuré une maquette Cisco pour segmenter le réseau par VLAN puis rétablir les communications inter-réseaux grâce au routage sur sous-interfaces.
- Création et nommage des VLAN sur les commutateurs.
- Configuration des ports d'accès et des trunks 802.1Q.
- Paramétrage du routeur en Router-on-a-Stick avec sous-interfaces.
- Vérification de la connectivité entre segments à l'aide de tests CLI.
Les maquettes Packet Tracer, captures de trames et configurations CLI Cisco sont disponibles dans les preuves jointes (dossier docs/AP VLAN Cisco).
Cette révision m'a permis de consolider mes bases sur l'IOS Cisco. J'ai pu comprendre concrètement comment les trames sont taguées (encapsulation dot1q) lors du passage entre un commutateur et un routeur.
🖧 Ingénierie & Déploiement
Analyse de l'architecture et détails de l'implémentation technique réalisés lors de ce projet.
Configuration (Extraits)
Switch(config-vlan)# name DATA
Switch(config)# interface range gigabitEthernet 0/1 - 10
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10
Router(config)# interface g0/0.10
Router(config-subif)# encapsulation dot1Q 10
Router(config-subif)# ip address 192.168.10.254 255.255.255.0
Ressources & Preuves
Documents, scripts et topologies associés à cette réalisation.
